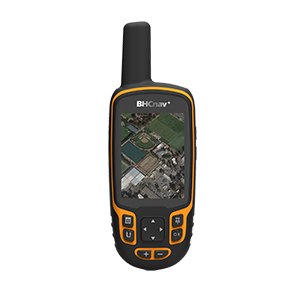

K72B
發布時間：2017-08-25 11:12:39 點擊次數：0
技術參數
| 硬件和性能 | |
|---|---|
| 尺寸 | 62*172*36mm |
| 重量 | 161g，206g(含干電池)197g(含鋰電池) |
| 屏幕尺寸 | 2.83英寸 |
| 屏幕類型 | 半反半透彩色顯示屏 |
| 觸控 | 不支持 |
| 分辨率 | 240x320 |
| 供電方式 | 鋰電池+2節5號電池 |
| 電池壽命 | 15小時（鋰電池）,10小時（5號電池） |
| 防水等級 | IPx7 |
| 漂浮 | √ |
| 電腦接口 | USB 2.0 |
| GNSS性能 | |
|---|---|
| 衛星系統 | GPS、BDS 、GLONASS，支持SBAS |
| 天線類型 | 四臂螺旋天線 |
| 精度 | <5m |
| 差分精度 | <3m（SBAS） |
| 更新率 | 1Hz |
| 存儲性能 | |
|---|---|
| 內存 | RAM：128MB ROM：4GB |
| 航點 | 3000個 |
| 航線 | 200條/50點 |
| 航跡 | 400條（5000點/條） |
| 地圖 | |
|---|---|
| 基礎圖 | √ |
| 全國詳圖 | √ |
| 等高線圖 | √ |
| 自制矢量地圖 | √ |
| 自制柵格地圖 | √ |
| 功能特性 | |
|---|---|
| 點位平均 | √ |
| 坐標系統 | WGS84、北京54、西安80、CGCS2000、自定義坐標系統 |
| 路徑規劃 | √ |
| 航跡測面積 | √ |
| 航線測面積 | √ |
| 航跡剖面圖 | √ |
| NMEA輸出 | NMEA0183 |
| 硬件功能 | |
|---|---|
| 氣壓高度計 | 不支持 |
| 溫度計 | 不支持 |
| 電子羅盤 | 不支持 |
| 重力感應 | 不支持 |
| 擴展存儲卡 | Micro SD卡，*高32G |
| 鋰電池 | 1700mAh專用鋰電池 |
| 無線數傳 | 不支持 |
| 攝像頭 | 不支持 |
| 圖片瀏覽 | 不支持 |
